LN850红外发光二极管
一、用途：
在光电自动控制、光电自动控制及红外鉴伪中作红外光发射源。
二、光电参数：
名称 | 符号 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
正向电压 | VF | IF=20mA | 1.6 | V | ||
反向电流 | IR | VR= 6V | 10 | μA | ||
发光功率 | P0 | IF=20mA | 8 | 10 | mW | |
峰值波长 | λP | IF=20mA | 850 | nm | ||
光谱带宽 | △λ | IF=20mA | 45 | nm | ||
半功率角 | △θ | ±15 | deg | |||
封装形式 | Φ5mm，镀镍金属帽，玻璃球透镜 | |||||
三、极限参数：
名称 | 符号 | 参数 | 单位 | 名称 | 符号 | 参数 | 单位 |
反向电压 | VR | 6 | V | 功耗 | PM | 140 | mw |
正向电流 | IF | 100 | mA | 工作温度 | TOp | -30~+70 | ℃ |
脉冲电流 | IFP | 1 | A | 储存温度 | Tstg | -30~+80 | ℃ |

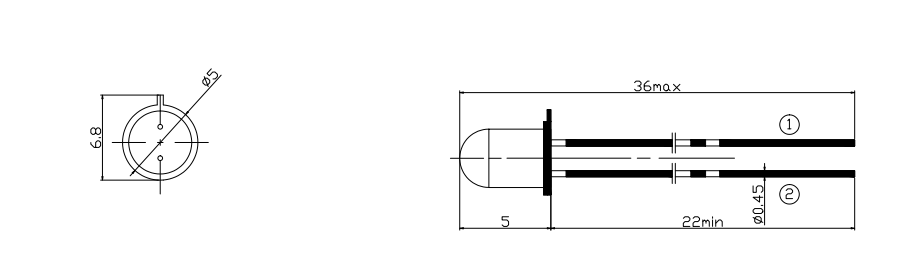

四、外形图
